O que realmente significa “Classe 1000”?
Uma sala limpa classe 1000 é um ambiente definido com precisão, não um rótulo de marketing. De acordo com a antiga escala US FED STD 209E, uma sala de classe 1000 não permite mais de 1.000 partículas transportadas pelo ar de 0,5 mícron ou maiores por pé cúbico de ar. De acordo com o atual sistema ISO 14644-1, essa mesma sala é classificada como ISO 6, com um máximo de 35.200 partículas por metro cúbico a 0,5 mícron.
Esse número define quase tudo a jusante: quanta filtragem HEPA você precisa, quantas trocas de ar por hora o sistema deve fornecer, quão hermeticamente o envelope deve ser selado e quão rigorosos devem ser os procedimentos de vestimenta e transferência de material. Resumindo, a classe 1000 é uma meta de desempenho que todo o sistema de sala limpa deve cumprir em repouso e em operação.
Padrão Federal 209E e Equivalência ISO 6
Se você estiver revisando desenhos ou especificações mais antigas, poderá ver "classe 1000" escrita sem uma referência ISO. A conversão segura é tratar a classe 1000 como ISO 6. Um erro comum é assumir que a classe 1000 está entre a classe 100 e a classe 10000 e, portanto, próxima da ISO 7; na verdade, o ISO 6 é um passo mais limpo que o ISO 7 e requer uma taxa de troca de ar e um projeto de filtragem mais exigentes.
| Tamanho de partícula | Máximo de partículas por metro cúbico | Aprox. por pé cúbico |
|---|---|---|
| 0,5 mícron ou maior | 35.200 | 1.000 |
| 1,0 mícron ou maior | 8.320 | 236 |
| 5,0 mícrons ou maior | 293 | 8 |
Classe 1000 vs. Classe 10000 e ISO 7
Uma sala de classe 10.000, ou ISO 7, permite dez vezes mais partículas por pé cúbico no mesmo limite de tamanho. Na prática, uma sala ISO 6 é usada quando o produto é sensível o suficiente para que mesmo um pequeno número de partículas de 0,5 mícron possa causar um defeito ou problema de conformidade. Mudar da ISO 7 para a ISO 6 geralmente significa mais capacidade de tratamento de ar, mais filtros HEPA e mais atenção às cascatas de pressão e à vedação das portas.
Onde uma sala limpa Classe 1000/ISO 6 é a escolha certa
A classe 1000 não é a classificação correta para todos os produtos. Geralmente é especificado para eletrônica de precisão, fotônica, algumas etapas de montagem de dispositivos médicos, embalagens secundárias farmacêuticas e certas linhas de cosméticos ou alimentos onde a retenção de pureza é importante. O ponto comum é um produto que pode tolerar algumas partículas, mas não pode tolerar a carga de partículas de uma fábrica ou laboratório normal.
Eletrônica e óptica de precisão
Em processos de back-end eletrônicos, componentes ópticos e produção de sensores, uma partícula de 0,5 mícron pode pousar em um wafer, contato ou superfície de lente e causar falha elétrica ou distorção óptica. Uma sala ISO 6 cria uma zona protegida em torno dessas etapas sem exigir o custo e a complexidade de uma sala limpa completa de fluxo laminar Classe 100/ISO 5. Por esta razão, muitas linhas eletrônicas utilizam ISO 6 para a área de processo e ISO 7 ou 8 para o espaço circundante. Você pode revisar layouts típicos e opções de partição em nosso orientação de design de salas limpas para a indústria eletrônica .
Áreas de Apoio Farmacêutico e Biofarmacêutico
O envase asséptico primário geralmente requer um ambiente Classe 100/ISO 5, mas grande parte do trabalho em torno dele é executado em ISO 6. Isso inclui embalagem secundária, preparação de tampão, preparação de componentes e certas linhas de envase onde o produto foi esterilizado terminalmente. Na indústria farmacêutica, a sala classe 1000 também deve atender às expectativas das BPF para documentação, limpeza e fluxo de materiais. Nosso soluções biofarmacêuticas para salas limpas cobrem o layout típico e a estratégia de componentes para essas zonas.
Parâmetros de projeto que separam uma sala ISO 6 funcional de uma sala bonita
O número de partículas na sala é o resultado de todo o sistema, não de um único filtro ou porta. Para atingir o limite da classe 1000, você precisa coordenar trocas de ar, pressurização, selagem de envelopes, disciplina de pessoal e transferência de materiais.
Mudanças de ar, filtragem e pressão
Uma sala ISO 6 normalmente requer uma alta taxa de troca de ar para diluir e remover partículas geradas dentro da sala. Dependendo da carga de calor do processo e do layout, você verá frequentemente taxas de troca de ar projetadas de 50 a 80 por hora, com filtros HEPA montados no teto e retornos de parede baixa ou teto que mantêm o fluxo de ar uniforme. Nessa taxa de troca de ar, os filtros HEPA exigem pressão de duto e área de filtro suficientes para evitar ruído excessivo e uso de energia; para uma sala pequena, uma unidade de filtro de ventilador de teto pode ser suficiente, enquanto salas maiores precisam de uma AHU central com filtros HEPA terminais. A sala também deve ser mantida a uma pressão positiva em relação aos espaços adjacentes menos limpos, geralmente em torno de 10 a 15 pascais, para evitar a entrada de ar não tratado.
Vedação de envelope e porta
Os pontos mais fracos de qualquer sala limpa são os locais por onde passam pessoas e materiais. Uma porta comercial padrão vaza ar contaminado pelos espaços entre a folha e a moldura. Para ISO 6, você precisa de um flush porta de sala limpa de aço feita à máquina com juntas contínuas, vedação inferior automática e superfícies lisas fáceis de limpar. Este tipo de porta é uma especificação comum para salas ISO 6 e ISO 7, e o desempenho da dobradiça, da fechadura e da vedação deve ser verificado no local com um teste de fumaça ou de partículas antes da aceitação.
Porta de sala limpa de aço feita à máquina-Farclean Porta de sala limpa de aço feita à máquina-Farclean Ver Produto → Fluxo de Pessoal e Materiais
As pessoas liberam milhões de partículas da pele, das roupas e dos movimentos, mesmo quando estão vestidas. Um chuveiro de ar na entrada da zona ISO 6 remove partículas soltas das roupas antes que o funcionário entre na sala. Um chuveiro de ar pessoal em aço inoxidável com portas intertravadas é uma primeira barreira prática para uma linha classe 1000. Se o seu orçamento ou espaço for limitado, vestiários e câmaras de descompressão bem projetados podem desempenhar uma função semelhante, mas para a maioria dos projetos farmacêuticos e eletrônicos, o chuveiro de ar é a escolha mais segura.
Chuveiro de ar totalmente em aço inoxidável - Farclean Chuveiro de ar todo em aço inoxidável Ver Produto → Os materiais também transportam partículas. Uma caixa de passagem com portas interligadas evita o colapso da cascata de pressão e permite limpar ou purgar o item antes que ele entre na sala limpa. Um caixa de passagem autolimpante com tratamento HEPA ou UV adiciona outra camada de controle onde a limpeza do produto ou da embalagem é importante.

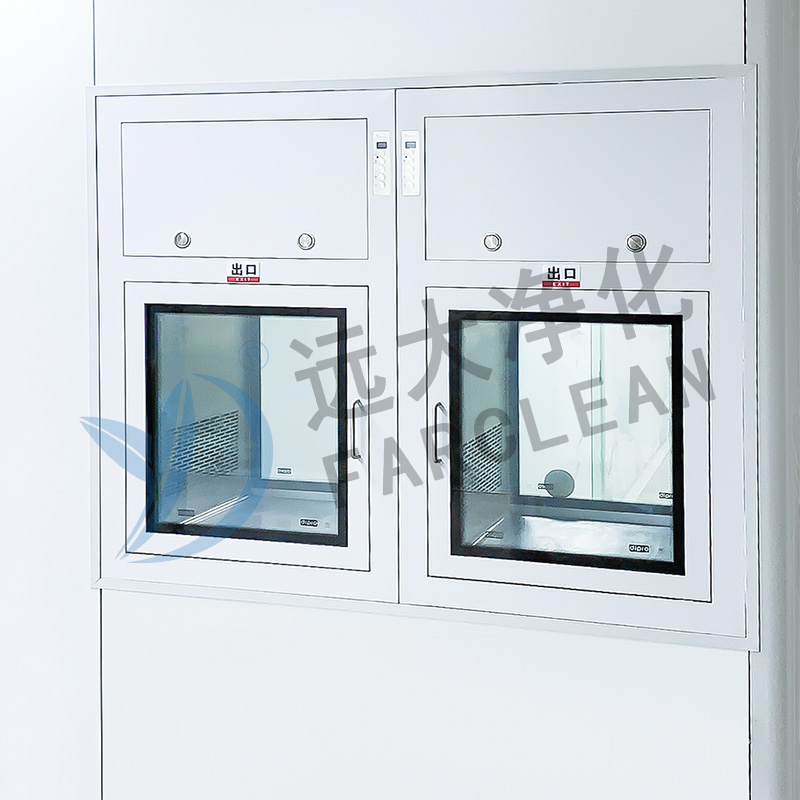

Caixas de passagem autolimpantes | Fornecedor Farclean, Fabricante A Farclean fornece caixas de passagem autolimpantes para salas limpas farmacêuticas, laboratoriais e eletrônicas, melhorando a higiene, a eficiência... Ver Produto → Construindo ou reformando uma sala Classe 1000: etapas e armadilhas
Esteja você construindo uma nova sala limpa ou atualizando um espaço industrial existente, o processo deve seguir uma sequência lógica: definir o fluxo do processo, definir a meta de classificação, escolher o envelope e o equipamento e, em seguida, verificar a sala finalizada.
Planejamento e Layout
Comece com o processo real, não com um número alvo. Desenhe os caminhos para pessoas, materiais, produtos acabados e resíduos. Coloque a operação mais sensível na zona mais limpa, com um corredor controlado e câmaras de ar ao seu redor. Um erro comum é projetar uma bela sala ISO 6, mas colocar a porta de entrada do material próxima ao caminho da empilhadeira, o que torna difícil defender toda a classificação durante a validação.
Instalação e Validação
Depois de selecionar os painéis de parede, portas, janelas e manipuladores de ar, a qualidade da instalação determina se a sala funciona de acordo com a ISO 6. Cada junta do painel, penetração no teto e vedação da porta deve ser verificada quanto a vazamentos. Após a instalação, você precisa medir a contagem de partículas, os diferenciais de pressão, a velocidade do fluxo de ar e o tempo de recuperação nos estados de repouso e operacional. Esta etapa é abordada em detalhes em nosso Guia de instalação e validação de salas limpas modulares GMP .
Trabalhando com um fornecedor experiente
Um fabricante que produz portas, janelas, painéis, chuveiros de ar e caixas de passagem sob o mesmo teto pode simplificar a aquisição e evitar problemas de compatibilidade entre componentes. Desde 2002, nossa fábrica em Suzhou fornece componentes para salas limpas e instalações prontas para uso para projetos farmacêuticos, eletrônicos, alimentícios e acadêmicos. Essa experiência é importante quando você precisa de um design coerente, uma vedação consistente e um resultado de validação que seja válido em uma auditoria.
Expectativas de custo e erros de aquisição
O custo de uma sala limpa ISO 6 não é apenas o hardware visível. Unidades de tratamento de ar, dutos, controles e validação são geralmente os maiores itens de linha e aumentam de acordo com a taxa de troca de ar. Uma sala classe 1000 custará mais para construir e operar do que uma sala ISO 7 porque movimenta mais ar e precisa de mais filtros.
Onde os custos se escondem
Esteja preparado para custos ocultos em balanceamento de ar, testes e certificação. Se a sala for adaptada dentro de um edifício existente, o nivelamento do piso, a altura do teto e o espaço HVAC podem limitar o seu projeto. Uma abordagem modular que utiliza painéis e componentes pré-fabricados pode reduzir o tempo de instalação e evitar a dispendiosa fabricação personalizada no local de trabalho. O custo operacional também inclui a substituição do filtro, energia para o sistema de tratamento de ar e monitoramento contínuo de partículas.
Especificações que importam
Ao comparar cotações, verifique a espessura do material, o acabamento superficial, o material da junta e a qualidade das ferragens, não apenas o preço total. Uma porta de preço mais baixo pode ter a mesma aparência externa, mas falhar no teste de vedação ou na contagem de partículas. Solicite instalações de referência onde a mesma porta ou caixa de passagem tenha sido utilizada em uma sala ISO 6; fotos do site e relatórios de testes são evidências úteis do desempenho real. Confirme também se o fornecedor pode documentar o desempenho completo do envelope e fornecer um desenho de instalação claro, porque uma classificação de sala limpa é um resultado do sistema e não um certificado de componente.
O resultado final para uma sala limpa Classe 1000/ISO 6
Uma sala limpa classe 1000 é um ambiente bem definido, controlado pela ISO 6, com limites de partículas claramente especificados. Fazer tudo certo requer coordenação entre trocas de ar, filtragem, pressurização, selagem de envelopes, procedimentos de pessoal e transferência de materiais. A boa notícia é que essas variáveis são previsíveis e testáveis. Com o layout correto e componentes de qualidade, uma sala ISO 6 pode proporcionar controle de partículas estável por anos.
Se você estiver avaliando um projeto de sala limpa, comece anotando a meta de classificação, o fluxo do processo e os critérios de aceitação. Em seguida, compare os fornecedores quanto à sua capacidade de fornecer e dar suporte ao sistema completo, e não apenas a uma categoria de produto. Essa abordagem irá salvá-lo do erro mais caro de todos: construir uma sala que pareça limpa, mas que não passe no teste de partículas.
