Se você já trabalhou em uma fábrica farmacêutica, em uma sala limpa de semicondutores, em uma farmácia de manipulação hospitalar, em um laboratório de biossegurança ou até mesmo em uma instalação de produção de alimentos de alta qualidade, é quase certo que você já usou ou passou por uma caixa de passagem. Para os não iniciados, parece um armário de aço inoxidável embutido na parede com duas portas interligadas. Para as pessoas que dependem dele todos os dias, é um dispositivo essencial de controle de contaminação que mantém limpos os ambientes limpos, ao mesmo tempo que permite a entrada e saída de materiais.
Como você transfere objetos entre dois mundos – um estéril e outro não – sem nunca permitir que esses mundos se toquem?
Esse é o milagre silencioso e cotidiano realizado por uma modesta caixa de aço inoxidável embutida na parede, e a razão pela qual você está prestes a descobrir por que a humilde caixa de passagem é uma das peças de equipamento mais importantes em ambientes controlados modernos.

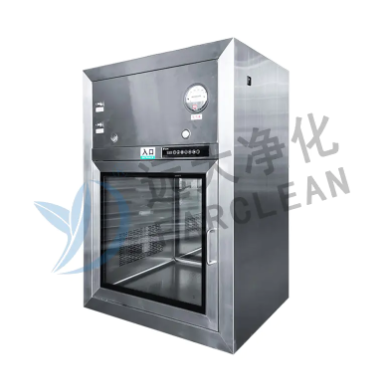

O que exatamente é um Caixa de passagem ?
Uma caixa de passagem é uma câmara selada de porta dupla construída através de uma parede que separa duas áreas de diferentes graus de limpeza, regimes de pressão ou níveis de perigo.
Consiste em:
- Uma porta que abre para o lado de maior qualidade
- Uma porta abrindo para o lado inferior ou inferior
- Um sistema de intertravamento confiável que garante que ambas as portas nunca possam ser abertas simultaneamente
- Uma janela de visualização transparente e prateleiras internas
- Recursos opcionais como filtragem HEPA/ULPA, lâmpadas UV-C ou descontaminação com peróxido de hidrogênio
O único propósito: permitir a transferência segura e controlada de materiais, mantendo a integridade das cascatas de pressão de ar, contagens de partículas e barreiras de biossegurança/contenção.
Por que existem caixas de passagem
O problema fundamental que eles resolvem é simples: você tem um espaço com alto nível de limpeza e precisa transferir itens ou remover resíduos sem comprometer a limpeza ou o nível de biossegurança desse espaço.
Abrir uma porta normal entre um corredor sujo e uma sala limpa destruiria imediatamente a cascata de pressão e permitiria a entrada de milhares de partículas e micróbios. Uma sala de vestiários ajuda, mas mesmo o pessoal totalmente vestido ainda é a maior fonte de contaminação. A caixa de passagem é uma solução mecânica que permite a movimentação de materiais enquanto as pessoas permanecem em seus respectivos lados.
Como funciona o sistema de bloqueio
A maioria das caixas de passagem usa um intertravamento puramente mecânico – sem eletricidade, sem software, taxa de falha praticamente zero ao longo de décadas de operação 24 horas por dia, 7 dias por semana.
Quando uma porta é aberta, uma bandeira de aço ou balancim bloqueia fisicamente a trava oposta. Somente quando a primeira porta estiver totalmente fechada e travada o intertravamento libera a segunda porta. Intertravamentos eletromagnéticos, pneumáticos e inteligentes estão disponíveis para aplicações especializadas, mas os mecânicos continuam sendo o padrão ouro para instalações GMP.
Materiais e acabamentos que atendem às expectativas regulatórias
- Aço inoxidável 316L – obrigatório para agentes esporicidas agressivos e drogas potentes/perigosas
- Aço inoxidável 304 – adequado para uso farmacêutico padrão e farmácia hospitalar
- Superfícies interiores eletropolidas – limpeza mais fácil e adesão reduzida de partículas
- Opções protegidas contra ESD e com revestimento em pó para áreas eletrônicas e não GMP
Principais aplicações
- Salas limpas farmacêuticas e de biotecnologia (linhas de envase, processamento asséptico)
- Fabricação de microeletrônica e semicondutores
- Farmácias de manipulação estéreis hospitalares
- Laboratórios de nanotecnologia
- Biotérios e instalações para animais
- Laboratórios de níveis de biossegurança 2, 3 e 4
- Instalações nucleares (passagens de porta-luvas)
- Produção de alimentos e cosméticos de alta contenção
- Laboratórios forenses
- Áreas de montagem limpas aeroespaciais
Tipos de caixas de passagem
A. Por tipo de intertravamento
- Intertravamento mecânico
- Intertravamento eletromagnético
- Intertravamento pneumático
B. Por fluxo de ar e filtragem
- Passivo (sem ventilador ou filtro – depende da cascata de pressão ambiente)
- Ativo / Alimentado por ventilador com filtragem HEPA ou ULPA na alimentação e/ou exaustão
- Passagens de fluxo laminar (LAF vertical ou horizontal dentro da câmara)
- Passagens de biodescontaminação (sistemas integrados de H₂O₂ ou UV-C)
C. Configuração por porta
- Padrão de duas portas (mais comum)
- Passagens de carrinho (no nível do chão, grandes o suficiente para carrinhos ou paletes)
- Estilo montado no piso ou "túnel" para equipamentos pesados
- Passagens com classificação de fogo (classificação de 1 a 3 horas)
- Parede dupla com espaço intersticial para gás de esterilização
D. Por material
- Aço inoxidável 304 ou 316L (padrão farmacêutico)
- Aço laminado a frio com revestimento em pó (menor custo, áreas não GMP)
- Versões seguras contra ESD para eletrônicos
- Vidro acrílico ou temperado para monitoramento visual ou de baixo orçamento
E. Versões Especializadas
- Passagens UV (lâmpadas UV-C integradas para descontaminação de superfícies)
- Passagens de peróxido de hidrogênio (VHP)
- Sistemas de porta de transferência rápida (RTP)
- Passagens de pesagem com balança de precisão integrada
- Passagens refrigeradas
Principais recursos que você encontrará
- Sistema de intertravamento com indicadores visuais/audíveis
- Balanço da porta de 270° ou 180° (270° permite que a porta se dobre contra a parede e facilita a limpeza)
- Janela de visualização em vidro temperado ou policarbonato
- Iluminação interna LED ou fluorescente
- Prateleiras de aço inoxidável (fixas ou removíveis)
- Sensores de status de porta e saídas de alarme para BMS
- Portas de teste de vazamento de filtro HEPA
- Manômetros magnéticos ou digitais
- Abertura da porta por botão ou sem toque (infravermelho)
- Opção de amortecedor de incêndio
- Pinos de aterramento (modelos ESD)
Considerações de instalação
- O recorte da parede deve ser preciso (geralmente emoldurado com ângulo de aço inoxidável
- Salas limpas de pressão positiva geralmente colocam o suprimento HEPA no lado de maior qualidade
- Suítes de contenção de pressão negativa colocam o escapamento HEPA no lado sujo
- O selante entre a moldura e a parede deve ser de silicone e soldado continuamente no lado limpo
- Intertravamentos elétricos geralmente 24 V DC para segurança
- As passagens de carrinho geralmente exigem piso ou rampa reforçada
Validação e Qualificação
Testes típicos:
- Verificação da função de bloqueio
- Integridade da vedação da porta
- Teste de vazamento de instalação de filtro HEPA
- Velocidade e uniformidade do fluxo de ar
- Contagem de partículas dentro da câmara com ambas as portas fechadas
- Teste de recuperação
- Mapeamento de dose UV
- Desenvolvimento do ciclo VHP e morte de indicadores biológicos
Limpeza e Manutenção
- Diariamente: limpe o interior com IPA 70% ou desinfetante aprovado
- Semanalmente/mensalmente: remova as prateleiras e limpe atrás
- A cada 6–12 meses: teste de integridade do filtro HEPA e inspeção da junta
- Substitua as lâmpadas UV a cada 9.000–12.000 horas
- Lubrifique moderadamente os pivôs de intertravamento mecânico com graxa de qualidade alimentar
Erros Comuns
- Subdimensionar a câmara → itens ficam presos → portas forçadas por pessoal → danos no bloqueio
- Instalar uma caixa passiva entre duas salas com classificação idêntica → gargalo desnecessário
- Esquecer de especificar o aço inoxidável 316L para produtos de limpeza corrosivos ou áreas que manuseiam ácidos
- Sem janela de visualização → os usuários abrem ambas as portas para “ver” se há algo dentro
- Localizar a caixa de passagem em um corredor de tráfego intenso → batidas e amassamentos constantes
Escolhendo o tamanho interno correto para sua caixa de passagem
Em instalações do mundo real, as dimensões internas que você encontrará com mais frequência se enquadram em três categorias práticas:
- Pequeno: 300 × 300 × 300 mm a 450 × 450 × 450 mm Perfeito para seringas, frascos pequenos, rolhas, documentos ou amostras de laboratório.
- Médio/Padrão: 600 × 600 × 600 mm Acomoda facilmente bandejas estéreis, kits de ferramentas, bolsas intravenosas e pequenos instrumentos sem desperdiçar espaço.
- Grandes / Tipos de carrinho: 900 × 900 × 900 mm e maiores, até 1200 × 1200 × 2000 mm ou mais Projetado para carrinhos rolantes, 800 × 600 mm ou 1000 × 800 mm, carrinhos de choque ou até mesmo pequenos paletes isoladores.
Regra prática que sempre damos aos gerentes de instalações e arquitetos: Adicione pelo menos 150–200 mm de espaço livre em todas as direções (largura, profundidade e altura) ao redor do item maior ou mais pesado que você espera transferir rotineiramente. Esta folga extra garante:
- As portas fecham suavemente mesmo quando um operador coloca o item ligeiramente descentralizado
- O ar pode circular adequadamente em unidades de fluxo ativo ou laminar
- As prateleiras podem ser removidas para limpeza sem combater a carga
- Você não danificará as vedações nem riscará componentes caros
Seguir esta regra simples de buffer de 150–200 mm elimina quase completamente a frustração diária (e eventuais danos de intertravamento) que advém de uma câmara subdimensionada.
Uma caixa de passagem é um daqueles dispositivos que são enfadonhos até que você não tenha um – então ela se torna o maior risco de contaminação em suas instalações. Quando devidamente especificado, instalado e mantido, é uma maneira barata, confiável e em conformidade com as regulamentações de mover materiais entre zonas de limpeza sem nunca quebrar a contenção ou a cascata de pressão.
Esteja você projetando uma nova sala limpa, atualizando uma farmácia existente ou simplesmente tentando entender por que aquele armário de aço inoxidável na parede não permite que você abra as duas portas ao mesmo tempo, agora você sabe essencialmente tudo que vale a pena saber sobre caixas de passagem.
