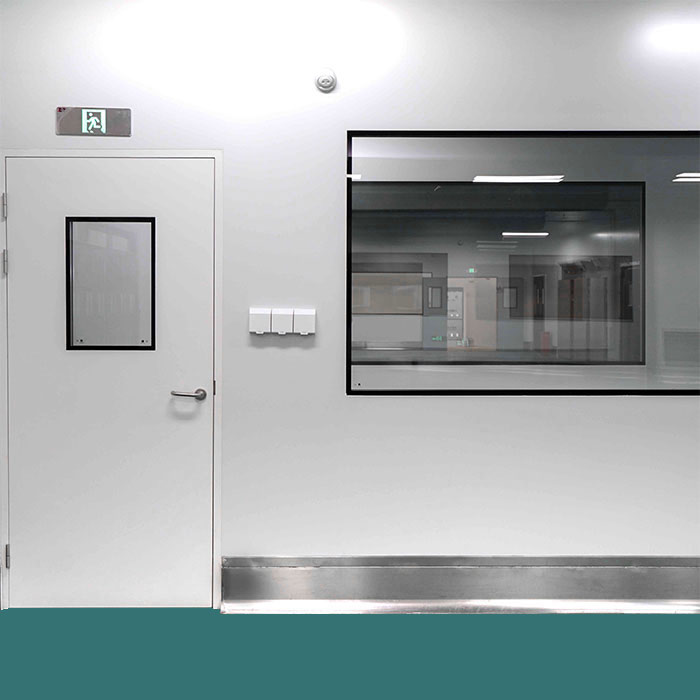

Com o rápido desenvolvimento de indústrias de alta precisão, como farmacêutica, eletrônica e processamento de alimentos, as salas limpas tornaram-se cada vez mais importantes para garantir a qualidade dos produtos e a segurança da produção. Em sistemas de salas limpas, as portas e janelas de salas limpas não são apenas ferramentas para separação espacial, mas também componentes essenciais para gerenciamento de limpeza, controle de fluxo de ar e garantia de segurança. Então, quais materiais e especificações as portas e janelas de salas limpas possuem? Que funções e desempenho eles oferecem? O que deve ser considerado durante a instalação e manutenção?
Materiais e Especificações
Os materiais e especificações das portas e janelas da sala limpa são fatores críticos que afetam o desempenho, a vida útil e a operação geral da sala limpa. A seleção de materiais apropriados pode aumentar a durabilidade, reduzir os custos de manutenção e garantir que o ambiente da sala limpa atenda aos rígidos padrões de limpeza.
1. Tipos e recursos de materiais
1. Aço inoxidável (304/316)
Recursos: Resistente à corrosão, fortes propriedades antibacterianas, superfície lisa, fácil de limpar e pode suportar limpeza e desinfecção repetidas.
Ambiente aplicável: Laboratórios farmacêuticos, de processamento de alimentos e biológicos com altos requisitos de controle microbiano.
Vantagens: Portas e janelas de aço inoxidável são resistentes à poeira e não se deformam nem enferrujam com o uso prolongado.
2. Liga de alumínio
Recursos: Leve, forte rigidez, fácil de processar e tratamentos de superfície personalizáveis.
Ambiente aplicável: Fábricas de eletrônicos, salas de instrumentos e salas limpas onde o peso e a conveniência da instalação são importantes.
Vantagens: Portas e janelas de liga de alumínio são fáceis de instalar, suportam vários designs e são adequadas para personalização.
3. Vidro Temperado / Vidro Acrílico
Recursos: Fornece visibilidade, resistência ao impacto e resistência à quebra; suporta altas temperaturas e agentes de limpeza químicos comuns.
Ambiente aplicável: Janelas de observação, salas de monitoramento e divisórias dentro de salas limpas.
Vantagens: Materiais transparentes permitem que os operadores monitorem o interior sem abrir portas, reduzindo o risco de contaminação.
4. Materiais Compostos
Recursos: Combina estruturas metálicas com painéis de polímero antiestático ou de alta densidade para melhorar a estabilidade estrutural e a funcionalidade.
Ambiente aplicável: Salas limpas de eletrônicos e semicondutores de alta demanda.
Vantagens: Pode atender a diferentes níveis de limpeza com designs multifuncionais, por exemplo, opções antiestáticas ou resistentes ao fogo.
2. Especificações e aplicações
As especificações das portas e janelas das salas limpas afetam diretamente a eficiência espacial, o fluxo de pessoal e materiais e o gerenciamento do fluxo de ar. Os tipos comuns incluem:
| Tipo | Especificações | Exemplos de aplicação |
|---|---|---|
| Porta giratória | Folha simples ou dupla, espessura ajustável, com tiras de vedação | Passagens de pessoal, entradas de laboratório |
| Porta deslizante | Adequado para corredores estreitos ou requisitos de economia de espaço | Transferência de materiais, áreas de armazenamento |
| Janela de observação | Vidro simples ou duplo, com moldura de vedação | Monitoramento interno e observação de operação |
| Janela de passagem pequena | Tamanho pequeno para transferência rápida de material | Itens pequenos ou troca de amostras |
| Porta Automática | Equipado com sistema de acionamento elétrico, vinculado a chuveiros de ar ou sistemas de purificação | Entradas de salas limpas de alto tráfego |
Nota: A espessura da porta, o método de abertura e o material de vedação devem ser selecionados de acordo com a classe da sala limpa e a diferença de pressão. Especificações inadequadas podem afetar o fluxo de ar e reduzir a limpeza.
3. Detalhes de design e personalização
Selagem
Os caixilhos das portas e janelas geralmente usam tiras de vedação duráveis ou inserções de metal para garantir a estanqueidade.
A estanqueidade é crítica para manter a pressão positiva ou negativa e controlar as partículas.
Proteção contra impactos
Os cantos da moldura são frequentemente arredondados para reduzir o risco de ferimentos e danos à porta.

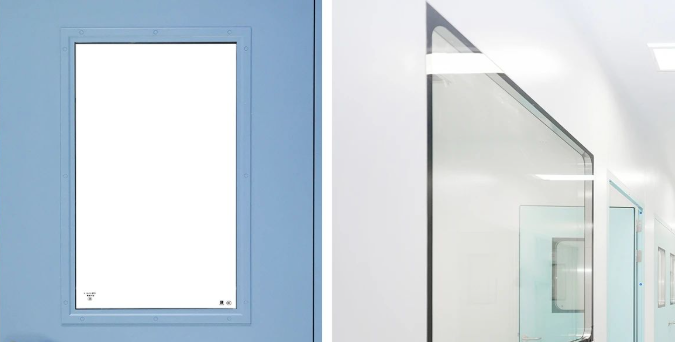

Visualização e Monitoramento
As janelas de observação podem ser de camada dupla ou isoladas, proporcionando visibilidade clara e ao mesmo tempo isolamento térmico e acústico.
Opções de personalização
- Portas e janelas podem ser personalizadas em tamanho, direção de abertura e recursos de automação.
- Materiais especiais ou estruturas compostas podem fornecer propriedades antiestáticas, resistentes ao fogo ou resistentes a produtos químicos.
Funções e Desempenho
As portas e janelas de salas limpas são mais do que apenas divisórias; eles desempenham um papel vital na manutenção de um ambiente limpo, garantindo a segurança operacional e melhorando a eficiência da produção. O seu desempenho determina se uma sala limpa pode manter condições estáveis ao longo do tempo.
1. Função à prova de poeira e vedação
Princípio: Portas e janelas de alta qualidade utilizam tiras de vedação precisas e molduras bem construídas para minimizar o vazamento de ar quando fechadas, mantendo a pressão positiva ou negativa da sala limpa.
Efeito: Impede a entrada de poeira, partículas e microorganismos, garantindo que os produtos ou experimentos atendam aos requisitos de limpeza.
Caso: Em uma sala limpa farmacêutica, a instalação de portas automáticas bem vedadas manteve a contagem de partículas dentro dos limites alvo e reduziu a frequência de limpeza e desinfecção.
2. Visualização e Observação
Princípio: As janelas de vidro temperado ou acrílico permitem que os operadores observem o interior sem abrir a porta.
Efeito: Reduz as operações das portas, minimizando o risco de contaminação e permitindo o monitoramento no local.
Caso: Em uma sala limpa de montagem eletrônica, as janelas de observação de camada dupla permitiam uma visibilidade clara das operações do equipamento, evitando aberturas frequentes de portas que poderiam perturbar o fluxo de ar.
3. Resistência à corrosão e fácil limpeza
Princípio: Portas e janelas usam superfícies de aço inoxidável ou liga de alumínio de alta qualidade que podem resistir a agentes de limpeza e desinfetantes.
Efeito: Mantém superfícies lisas durante o uso prolongado, evitando o acúmulo de contaminação e prolongando a vida útil.
Caso: Numa sala limpa farmacêutica, a limpeza diária com desinfetantes deixa as superfícies das portas livres de ferrugem ou deformação, reduzindo a carga de trabalho de manutenção.
4. Isolamento acústico e térmico
Princípio: Materiais compósitos multicamadas ou vidro isolado proporcionam separação acústica e térmica.
Efeito: Reduz o ruído ambiental, mantém a temperatura interna estável e melhora a operação do equipamento e o conforto do pessoal.
Caso: Em uma sala limpa perto de máquinas barulhentas, a instalação de portas à prova de som reduziu o ruído para níveis seguros e diminuiu a carga de HVAC.
5. Automação e Integração de Sistemas
Princípio: Algumas portas são equipadas com sistemas de acionamento elétrico que podem ser conectados a chuveiros de ar, sistemas de purificação ou janelas de passagem.
Efeito: A abertura e o fechamento automáticos reduzem o risco de contaminação e mantêm o equilíbrio da pressão na sala limpa.
Caso: Em uma sala limpa eletrônica de alta qualidade, portas automáticas integradas com chuveiros de ar aumentaram a eficiência do acesso, mantendo a limpeza.
6. Tabela de comparação de funções
| Categoria de função | Desempenho chave | Cenário Aplicável | Efeito real |
|---|---|---|---|
| À prova de poeira e vedação | Alta estanqueidade, bloqueia partículas | Farmacêutica, alimentícia, eletrônica | Mantém a limpeza, reduz a frequência de limpeza |
| Visualização | Janelas transparentes, não há necessidade de abrir | Monitoramento, orientação de operação | Reduz a contaminação, melhora a segurança |
| Resistência à corrosão/fácil limpeza | Superfícies lisas de aço inoxidável ou alumínio | Farmacêuticos, laboratórios | Uso a longo prazo sem ferrugem, baixa manutenção |
| Isolamento acústico/térmico | Isolamento multicamadas | Salas limpas barulhentas | Reduz o ruído, mantém a estabilidade da temperatura |
| Automação/Integração | Portas elétricas ligadas a sistemas de ar | Salas limpas de alto tráfego | Aumenta a eficiência do acesso, mantém o equilíbrio da pressão |
Instalação e Manutenção
A instalação e manutenção de portas e janelas de salas limpas afetam diretamente o seu desempenho.
Considerações de instalação:
- Selagem treatment: The joints between doors/windows and walls must use high-quality sealing strips or welding to prevent air leakage.
- Calibração de dimensões: São necessárias medições precisas das dimensões da porta/janela antes da instalação para garantir abertura e fechamento suaves.
- Coordenação com o sistema de fluxo de ar: A posição de instalação das portas/janelas deve estar alinhada com o projeto do fluxo de ar da sala limpa para evitar curtos-circuitos ou zonas mortas.
Requisitos de manutenção:
- Limpe regularmente as superfícies das portas/janelas e as tiras de vedação para evitar o acúmulo de poeira e micróbios.
- Inspecione os roletes, controladores e travas das portas automáticas para garantir a operação adequada.
- Aplique proteção contra arranhões nas janelas de vidro e substitua os painéis transparentes quando necessário para manter a visibilidade clara.
Segurança e Controle
1. Controle de acesso
Princípio: Fechaduras mecânicas ou sistemas eletrônicos de controle de acesso regulam a entrada de pessoal, garantindo que indivíduos não autorizados não possam acessar áreas específicas de salas limpas.
Efeito: Reduz o risco de contaminação causado por erro humano e atende aos requisitos de alto nível de gerenciamento de pessoal em salas limpas.
Caso: Numa instalação farmacêutica, uma sala limpa de alta qualidade utiliza portas automatizadas com acesso por cartão, permitindo a entrada apenas ao pessoal autorizado, evitando contaminação acidental.
2. Saída de Emergência e Evacuação de Segurança
Princípio: As portas e janelas são projetadas com recursos de abertura de emergência, como mecanismos anti-esmagamento e sistemas de liberação rápida, para garantir uma evacuação rápida em emergências.
Efeito: Mesmo durante falhas de portas automáticas ou condições de alta pressão, a segurança do pessoal é garantida.
Caso: Em uma sala limpa eletrônica, os recursos de saída de emergência permitiram a evacuação segura durante uma queda de energia sem interromper a produção.
3. Resistência ao impacto e tolerância à pressão
Princípio: As janelas de observação usam vidro temperado, vidro laminado multicamadas ou materiais compostos para suportar impactos externos e diferenças de pressão interna/externa.
Efeito: Evita a quebra do vidro ou a deformação da porta durante a operação, reduzindo os riscos de ferimentos e ao mesmo tempo mantendo o desempenho de vedação da sala limpa.
Caso: Em uma sala limpa de produção de semicondutores, as janelas de observação temperadas multicamadas evitaram quebras e danos à vedação durante o manuseio do equipamento, garantindo a produção contínua.
4. Automação e Monitoramento Ambiental
Princípio: Os sistemas de portas automáticas podem ser conectados a chuveiros de ar, sistemas de purificação e janelas de passagem para monitorar a pressão, o fluxo de ar e o status da porta em tempo real.
Efeito: Garante que as operações não perturbem o equilíbrio da pressão ou a direção do fluxo de ar, minimizando a difusão de partículas.
Caso: Numa sala limpa biológica, portas automáticas integradas com sistemas de purificação de ar ajustavam o fluxo de ar automaticamente cada vez que as portas eram abertas, mantendo níveis de limpeza estáveis.
5. Tabela de comparação de funções de segurança e controle
| Categoria de segurança | Função principal | Cenário Aplicável | Efeito real |
|---|---|---|---|
| Controle de acesso | Fechaduras mecânicas/eletrônicas | Salas limpas de alta qualidade | Reduz o risco de contaminação humana, controla o fluxo de pessoal |
| Evacuação de Emergência | Anti-beliscão/liberação rápida | Situações de emergência | Garante a evacuação segura do pessoal |
| Resistência ao impacto/pressão | Vidro temperado / laminado multicamadas | Janelas de observação, portas de impacto | Reduz o risco de quebra, mantém a integridade da vedação |
| Automação e Integração | Vinculado a chuveiros de ar e sistemas de purificação | Salas limpas de alto tráfego | Mantém o equilíbrio da pressão e a limpeza, reduz a contaminação |
Vantagens e Desvantagens
As portas e janelas de salas limpas desempenham um papel crucial nas indústrias modernas de alta precisão. Compreender as suas vantagens e desvantagens ajuda a tomar melhores decisões durante o projeto, aquisição e operação, melhorando assim a eficiência geral das salas limpas.
1. Vantagens
1. Alta garantia de limpeza
Portas e janelas bem vedadas evitam a entrada de poeira, partículas e microorganismos na sala limpa, mantendo a limpeza interna.
Caso: Em uma sala limpa de produção farmacêutica, a instalação de portas seladas de aço inoxidável de alta qualidade manteve a contagem de partículas dentro dos limites alvo, reduzindo significativamente a frequência de limpeza e desinfecção.
2. Visualização e Monitoramento
Janelas de observação transparentes permitem que os operadores monitorem o interior sem aberturas frequentes das portas, reduzindo o risco de contaminação.
Caso: Em uma sala limpa de produção de eletrônicos, janelas de observação de camada dupla permitiram que a equipe monitorasse o equipamento em tempo real, evitando perturbações no fluxo de ar.
3. Durabilidade e fácil manutenção
Materiais de alta qualidade, como aço inoxidável, liga de alumínio e vidro temperado, oferecem superfícies lisas, resistência à corrosão e longa vida útil.
Caso: Em uma sala limpa farmacêutica, as portas e caixilhos das janelas permaneceram livres de ferrugem ou deformação após a desinfecção diária de longo prazo, reduzindo os custos de manutenção.
4. Conveniência e Automação
Portas automatizadas integradas com chuveiros de ar ou sistemas de purificação melhoram a eficiência do acesso, mantendo o equilíbrio da pressão.
Caso: Em uma sala limpa eletrônica de alta qualidade, portas automáticas permitiam acesso frequente de pessoal e materiais, mantendo a pressão e a limpeza estáveis.
5. Alta segurança
Projetos anti-entalamento, vidro temperado e funções de abertura de emergência garantem efetivamente a segurança do operador.
Caso: Em uma sala limpa de semicondutores, os recursos da porta de emergência garantiram uma evacuação segura durante uma queda de energia sem interromper a produção.
2. Desvantagens
1. Custo relativamente alto
Comprar e instalar portas de alto desempenho e sistemas de controle automatizados pode ser caro para projetos com orçamentos limitados.
Análise: Embora o investimento inicial seja elevado, a poupança a longo prazo na manutenção e a redução das perdas por contaminação fazem com que valha a pena.
2. Instalação complexa
Requer equipes profissionais para medição, instalação e comissionamento, para prazos de projeto mais longos.
Análise: A instalação inadequada pode resultar em vedação deficiente, afetando a limpeza e o controle de pressão.
3. Altos requisitos de manutenção
Tiras de vedação, rolos, controladores e outros componentes precisam de inspeção e manutenção regulares para manter a vedação e o desempenho operacional.
Análise: Um cronograma de manutenção bem estabelecido e procedimentos operacionais padrão são essenciais para a estabilidade a longo prazo.
4. Requisitos ambientais rigorosos
Portas/janelas de alta qualidade requerem condições de instalação adequadas e ambientes limpos, como planicidade da parede e design de pressão.
Análise: Se as condições de instalação não forem atendidas, a funcionalidade pode ser comprometida, por exemplo, operação lenta da porta automática ou desempenho de vedação reduzido.
3. Tabela de comparação de vantagens versus desvantagens
| Categoria | Vantagens | Desvantagens | Notas |
|---|---|---|---|
| Limpeza | Boa vedação, bloqueia partículas | A instalação inadequada afeta a vedação | Portas de alta qualidade requerem instalação profissional |
| Visualização | Janelas transparentes reduzem aberturas de portas | O vidro requer limpeza regular | O vidro laminado de dupla camada é mais durável |
| Durabilidade | Aço inoxidável, liga de alumínio resistente à corrosão, longa vida útil | Alto custo inicial | O custo de manutenção a longo prazo é baixo |
| Automação | Melhora a eficiência do acesso, mantém o equilíbrio da pressão | Requer sistemas de energia e controle | É necessária manutenção regular dos rolos e controladores |
| Segurança | Anti-entalamento, resistente a impactos, abertura de emergência | Alguns recursos de segurança aumentam o custo | Depende de procedimentos operacionais adequados |
Razões para escolher portas e janelas para salas limpas Yuanda
A importância de selecionar portas e janelas para salas limpas de alta qualidade reflete-se em vários aspectos:
1. Garantia de qualidade geral
Materiais de alta qualidade e fabricação precisa garantem estabilidade a longo prazo e reduzem a frequência de manutenção.
2. Experiência Profissional em Design
Fornece soluções personalizadas para diferentes tipos de salas limpas e requisitos ambientais.
3.Compatibilidade com sistemas de salas limpas
Pode ser integrado a chuveiros de ar, janelas de passagem e sistemas de purificação para obter controle de limpeza completo do processo.
4. Segurança e Design Centrado no Ser Humano
Oferece recursos de abertura de emergência, anti-entalamento e resistência a impactos para garantir a segurança do operador.
A escolha de portas e janelas para salas limpas Yuanda não apenas garante a qualidade da sala limpa, mas também melhora a eficiência da produção e a segurança operacional.
Como um componente crítico da gestão ambiental de salas limpas, as portas e janelas das salas limpas impactam diretamente a operação da instalação através de seus materiais, especificações, funções, instalação, manutenção e controles de segurança. A análise de diferentes propriedades de materiais, projetos funcionais e requisitos de instalação destaca a importância de portas e janelas de alta qualidade para manter a limpeza, garantir a segurança da produção e aumentar a eficiência operacional. Com a expansão da aplicação de salas limpas, a seleção de soluções profissionais e confiáveis para portas e janelas tornou-se um consenso na indústria.
