O que é uma caixa de passagem sem autolimpeza e quando você deve usá-la?

Compreendendo a caixa de passagem sem autolimpeza

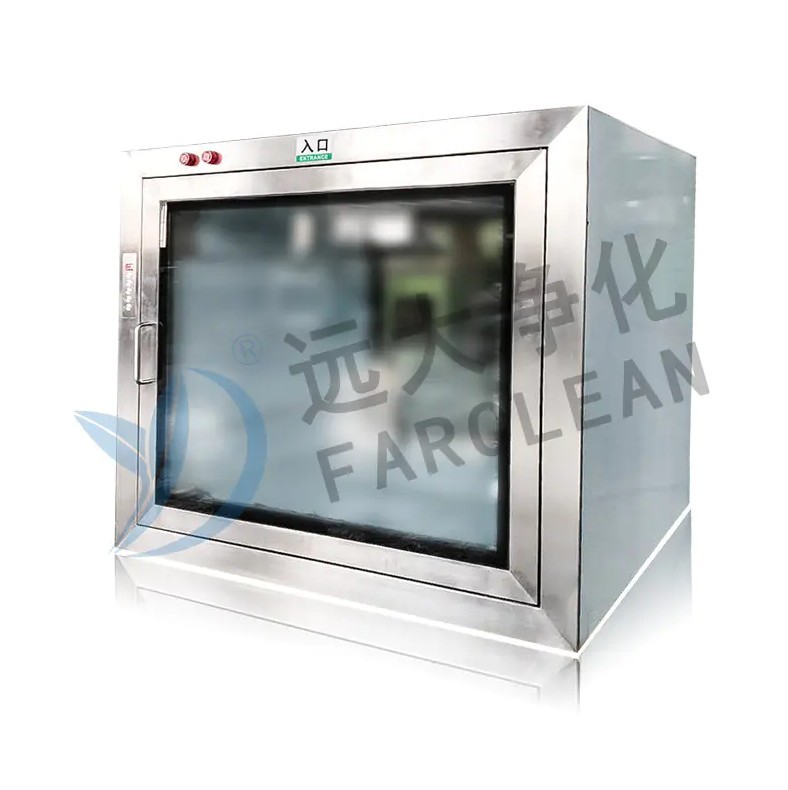

A caixa de passagem não autolimpante é uma câmara de transferência fixa e estática instalada na parede entre uma sala limpa e uma área adjacente não classificada ou de classificação inferior. Ao contrário das caixas de passagem com autolimpeza (ou chuveiro de ar), que usam ventiladores e filtros HEPA para purgar ativamente as partículas transportadas pelo ar dos materiais transferidos, a variante sem autolimpeza depende de portas interligadas e acesso controlado para evitar contaminação cruzada. Sua principal função é servir como uma zona tampão limpa – uma barreira física que garante que os dois ambientes nunca se comuniquem diretamente durante uma transferência de material.

A câmara normalmente apresenta duas portas interligadas: uma que abre para o lado da sala limpa e outra para o ambiente externo. O mecanismo de intertravamento garante que ambas as portas não possam ser abertas simultaneamente, mantendo diferenciais de pressão de ar e evitando que ar externo não filtrado entre na sala limpa. Este design passivo torna-o mais simples, tem menor custo de manutenção e é altamente confiável em comparação com sistemas de descontaminação ativa, o que é uma vantagem significativa em instalações onde o tempo de inatividade é caro.

As caixas de passagem não autolimpantes são construídas com materiais lisos e não porosos – mais comumente aço inoxidável 304 ou 316L – que são fáceis de limpar e resistem à adesão microbiana. Os cantos internos são normalmente arredondados ou com acabamento radial para eliminar bordas que prendem partículas. Alguns modelos incluem lâmpadas germicidas UV para descontaminação superficial opcional entre usos, adicionando uma camada de controle de contaminação sem passar para a categoria de “autolimpeza”.

Principais recursos e especificações de design

Ao avaliar uma caixa de passagem não autolimpante, vários recursos de projeto determinam seu desempenho na prática. A compreensão dessas especificações ajuda as equipes de compras a combinar a unidade certa com os requisitos de classificação e demandas de fluxo de trabalho de suas instalações.

Sistema de intertravamento mecânico

O mecanismo de intertravamento é o recurso de segurança que define qualquer caixa de passagem. Em modelos sem autolimpeza, isso normalmente é obtido por meio de um sistema mecânico de came e haste ou de uma trava solenóide eletrônica. Os intertravamentos mecânicos são preferidos em ambientes com requisitos eletromagnéticos rigorosos (como certas áreas de fabricação de eletrônicos), enquanto os intertravamentos eletrônicos oferecem registro de trilha de auditoria, integração de controle de acesso e monitoramento remoto – valioso em instalações farmacêuticas regulamentadas por GMP.

Material e acabamento superficial

As superfícies internas recebem acabamento com polimento espelhado (normalmente Ra ≤ 0,4 µm para aplicações farmacêuticas) para minimizar a adesão de partículas e facilitar a validação da limpeza. O exterior pode usar acabamento escovado ou aço macio com revestimento em pó para reduzir custos sem comprometer a integridade interna. As vedações das portas são construídas com juntas de silicone ou EPDM que mantêm sua elasticidade por meio de ciclos repetidos de limpeza com IPA, lenços umedecidos com peróxido de hidrogênio ou outros desinfetantes comuns para salas limpas.

Descontaminação UV-C opcional

Muitas caixas de passagem não autolimpantes oferecem uma lâmpada UV-C integrada como acessório opcional. Quando ativada entre as transferências, a luz UV-C irradia as superfícies expostas dentro da câmara, reduzindo a carga biológica da superfície em até 99,9% dentro de 15 a 30 minutos após a exposição. É importante notar que o UV-C é apenas um tratamento de superfície – não filtra nem purga partículas transportadas pelo ar – razão pela qual estas unidades permanecem classificadas como não autolimpantes.

Tamanho e capacidade de carga

As caixas de passagem estão disponíveis em uma ampla variedade de dimensões internas, desde modelos compactos de bancada (aproximadamente 400 × 400 × 400 mm) projetados para pequenas transferências de amostras até grandes unidades de chão (até 1200 × 800 × 800 mm ou mais) capazes de acomodar bandejas completas, componentes de equipamentos ou embalagens a granel. A capacidade de carga normalmente varia de 30 kg a mais de 150 kg, dependendo da prateleira e da construção da estrutura.

Aplicações Industriais

As caixas de passagem não autolimpantes são implantadas em uma ampla gama de indústrias regulamentadas e semirregulamentadas. Sua versatilidade, combinada com baixo custo operacional e facilidade de validação, os torna adequados para praticamente qualquer instalação onde seja necessária transferência controlada de material.

Fabricação de eletrônicos: um caso de uso primário

A indústria eletrônica representa uma das aplicações mais exigentes e difundidas para caixas de passagem não autolimpantes. A fabricação de semicondutores, a montagem de PCB e a fabricação de componentes ópticos ocorrem em ambientes rigidamente controlados, onde até mesmo partículas submicrométricas podem causar defeitos no produto ou perda de rendimento. Nessas configurações, a caixa de passagem permite a transferência frequente de wafers, substratos, máscaras e ferramentas sem comprometer a classe ISO da área de produção.

Como as salas limpas eletrônicas geralmente têm requisitos rígidos de EMI (interferência eletromagnética), as caixas de passagem mecanicamente intertravadas e sem autolimpeza são frequentemente preferidas às unidades controladas eletronicamente. A ausência de sistemas de fluxo de ar ativo também elimina o risco de problemas de alinhamento induzidos por vibração perto de litografia sensível ou equipamentos de inspeção.

Biofarmacêuticos e Hospitais

Na fabricação farmacêutica e na manipulação hospitalar estéril, a conformidade regulatória é o principal fator para a seleção da caixa de passagem. O Anexo 1 das GMP da UE e as orientações da FDA exigem que as transferências de materiais entre zonas classificadas e não classificadas sejam realizadas de uma maneira que evite a entrada de contaminação. Uma caixa de passagem sem autolimpeza devidamente validada, com procedimentos de limpeza documentados e verificação de intertravamento, satisfaz esses requisitos na maioria das aplicações de Grau B/C e ISO 6/7.

Caixas de passagem sem autolimpeza vs. caixas de passagem com autolimpeza

A escolha entre uma caixa de passagem autolimpante e não autolimpante depende do perfil de risco de contaminação do seu processo, da classificação da sala limpa e dos seus requisitos operacionais. Nenhum dos tipos é universalmente superior – a escolha certa depende do contexto.

• Risco de geração de partículas: Se os itens transferidos tiverem probabilidade de liberar partículas – como embalagens de papelão, componentes não ensacados ou itens que estiveram em ambientes não controlados – uma unidade autolimpante com filtragem HEPA ativa é a escolha mais segura. As caixas sem autolimpeza são mais adequadas para itens que já foram pré-limpos ou ensacados duas vezes antes da transferência.
• Classificação de sala limpa: Para ambientes ISO 8 ou Grau D, uma caixa de passagem sem autolimpeza com protocolo de limpeza manual normalmente é suficiente. Para ambientes ISO 5 (Grau A/B) adjacentes a áreas de Grau C ou D, uma unidade autolimpante pode ser exigida por expectativas regulatórias ou POPs da instalação.
• Carga de manutenção: As unidades autolimpantes exigem testes regulares de integridade do filtro HEPA, manutenção do motor do ventilador e equilíbrio do fluxo de ar – tudo isso aumenta o custo operacional. As caixas não autolimpantes possuem o mínimo de peças móveis, reduzindo significativamente a frequência e o custo da manutenção.
• Complexidade de validação: As caixas de passagem sem autolimpeza são mais simples de validar e se qualificar de acordo com as diretrizes GMP. O escopo de validação normalmente cobre a função de intertravamento, verificação de limpeza e monitoramento diferencial de pressão – um escopo muito mais restrito do que os sistemas de chuveiro de ar ativo.
• Taxa de transferência: As unidades autolimpantes requerem um ciclo de purga (normalmente de 1 a 5 minutos) antes que a porta interna possa ser aberta. Unidades sem autolimpeza permitem transferências mais rápidas quando o intertravamento é liberado, o que é importante em ambientes de fabricação de alto rendimento ou de dispensação hospitalar.

Protocolos de instalação, qualificação e operação

A instalação adequada de uma caixa de passagem não autolimpante é fundamental para seu desempenho a longo prazo. A unidade deve ser montada embutida na parede da sala limpa com uma vedação hermética em torno do perímetro da estrutura para evitar o desvio do fluxo de ar. Para salas limpas com pressão positiva, a porta do lado da sala limpa deve ter uma força de vedação ligeiramente maior para compensar a pressão diferencial. Para ambientes de pressão negativa (como suítes de contenção), a lógica de instalação é invertida.

Qualificação (QI/OQ/PQ)

Nas indústrias regulamentadas, as caixas de passagem devem ser formalmente qualificadas antes do uso. O processo de qualificação normalmente inclui:

• Qualificação de Instalação (QI): Verificação de que a unidade está instalada de acordo com as especificações do fabricante, incluindo verificações dimensionais, revisão de certificação de material e inspeção de vedação de parede.
• Qualificação Operacional (QO): Teste funcional do sistema de intertravamento (confirmando que ambas as portas não podem ser abertas simultaneamente), verificações da integridade da vedação da porta e — se UV-C estiver instalado — verificação da intensidade da lâmpada.
• Qualificação de Desempenho (PQ): Monitoramento da contagem de partículas na sala limpa durante transferências simuladas de materiais para confirmar que a caixa de passagem não atua como um caminho de contaminação sob condições normais de operação.

Procedimentos Operacionais Padrão

Mesmo a caixa de passagem mais bem projetada não consegue compensar a falta de disciplina do usuário. Os POPs eficazes para caixas de passagem sem autolimpeza devem especificar: tempo máximo de permanência para itens dentro da câmara, pré-limpeza necessária ou ensacamento de itens antes da entrada, frequência de limpeza interna e desinfetantes aprovados, protocolo de ativação UV-C (se aplicável) e requisitos de documentação para cada transferência em ambientes regulamentados. O treinamento regular e as auditorias periódicas de conformidade são essenciais para manter a integridade das salas limpas no longo prazo.

Como selecionar a caixa de passagem sem autolimpeza correta

Selecionar a unidade correta para sua instalação envolve equilibrar requisitos de controle de contaminação, demandas de fluxo de trabalho, obrigações regulatórias e restrições orçamentárias. A lista de verificação a seguir captura os fatores de decisão mais importantes:

• Defina a classificação da sala limpa em ambos os lados da parede de transferência. A classe ISO ou grau GMP do ambiente mais limpo determina padrões mínimos de construção (acabamento de superfície, qualidade de vedação, confiabilidade de intertravamento).
• Determine as dimensões e peso máximos do item. Escolha dimensões internas com pelo menos 20% de espaço livre em todos os lados para permitir carga e descarga confortáveis ​​sem forçar os itens contra superfícies vedadas.
• Especifique o tipo de intertravamento. Intertravamentos mecânicos são preferidos para áreas eletrônicas sensíveis a EMI; os intertravamentos eletrônicos são melhores para ambientes GMP que exigem trilhas de auditoria e controle de acesso.
• Considere o UV-C como um suplemento opcional. Para instalações que transferem itens com embalagens externas residuais ou risco de contaminação biológica, uma lâmpada UV-C fornece descontaminação adicional da superfície sem o custo de um sistema completo de chuveiro de ar.
• Confirme a compatibilidade do material. Certifique-se de que o tipo de aço inoxidável interno e o material da gaxeta sejam compatíveis com os agentes de limpeza usados ​​em suas instalações – especialmente se desinfetantes à base de cloro (que podem causar corrosão em aço inoxidável de qualidade inferior) fizerem parte do seu protocolo de limpeza.
• Solicite pacotes de documentação com antecedência. Para indústrias regulamentadas, peça aos fornecedores que forneçam registros FAT (Teste de Aceitação de Fábrica), certificados de materiais e projetos de protocolos IQ/OQ no momento do pedido para evitar atrasos na qualificação após a entrega.

Uma caixa de passagem sem autolimpeza não é simplesmente uma opção “básica” em comparação com sistemas ativos – é a escolha certa para uma grande proporção de ambientes de salas limpas quando corretamente especificada, instalada e operada. Sua simplicidade é um ponto forte: menos componentes significam menos modos de falha, menores custos de manutenção e um caminho de validação mais direto. Para instalações nos setores eletrônico, farmacêutico, cosmético, alimentício e de saúde, continua sendo uma das ferramentas mais econômicas e confiáveis ​​para manter a integridade da sala limpa durante operações de transferência de materiais.
