Por que os painéis sanduíche para salas limpas são a solução preferida para paredes e tetos em ambientes controlados?

O que é um painel sanduíche para sala limpa?

Um painel sanduíche para sala limpa é um painel de construção pré-fabricado multicamadas projetado especificamente para uso em ambientes controlados onde a contaminação atmosférica, a estabilidade de temperatura, a higiene e a integridade estrutural devem ser mantidas de acordo com padrões rigorosos. O painel consiste em duas folhas externas rígidas – normalmente aço galvanizado, aço inoxidável ou alumínio – ligadas a um material de núcleo isolante que fornece desempenho térmico, amortecimento acústico e rigidez estrutural em um único elemento composto. O resultado é um sistema autoportante de parede, teto ou divisória que pode ser instalado rapidamente e reconfigurado conforme as necessidades da instalação mudam, sem comprometer os controles ambientais que definem uma sala limpa funcional.

O que distingue um painel sanduíche para sala limpa dos painéis sanduíche arquitetônicos padrão é a precisão com que cada material, junta, acabamento e tolerância dimensional são especificados e controlados. Num ambiente de sala limpa — quer seja classificado de ISO 1 a ISO 9 sob a norma ISO 14644, ou de GMP Grau A a D, conforme exigido pelos órgãos reguladores farmacêuticos — a envolvente do edifício não é meramente estrutural. É um componente ativo do sistema de controle de contaminação. Cada superfície deve resistir ao crescimento microbiano, não libertar partículas, suportar limpezas químicas frequentes e manter a estabilidade dimensional sob diferenciais de pressão positivos que evitam a entrada de contaminantes. Os painéis de construção padrão projetados para edifícios industriais ou comerciais não podem atender a esses requisitos, e é exatamente por isso que o painel sanduíche para salas limpas existe como uma categoria de produto distinta.

A construção multicamadas exclusiva que diferencia esses painéis

A característica definidora de um painel sanduíche para sala limpa é sua construção composta, que integra múltiplas funções de desempenho em uma única espessura de painel, normalmente variando de 50 mm a 150 mm. Cada camada do painel contribui com um conjunto específico de propriedades, e a interação entre as camadas é projetada para produzir um perfil de desempenho combinado que nenhum material poderia alcançar sozinho.

Folhas de revestimento externo

As folhas internas e externas formam as superfícies visíveis e funcionais do painel. Para aplicações em salas limpas, eles são mais comumente fabricados em aço galvanizado pré-pintado com revestimento de poliéster, epóxi ou PVDF aplicado na superfície voltada para a sala. O sistema de revestimento deve ser não poroso, quimicamente resistente e capaz de suportar limpezas repetidas com álcool isopropílico, vapor de peróxido de hidrogênio, hipoclorito de sódio e outros desinfetantes agressivos usados ​​em ambientes de fabricação farmacêutica e de semicondutores. Os revestimentos de aço inoxidável — normalmente Grau 304 ou 316L — são especificados para as aplicações mais exigentes, como áreas de produção farmacêutica asséptica ou salas limpas de processamento de alimentos, onde são necessárias resistência superior à corrosão e capacidade de serem eletropolidas para um acabamento quase espelhado. Os revestimentos de alumínio são usados ​​onde a redução de peso é uma prioridade sem sacrificar a resistência à corrosão.

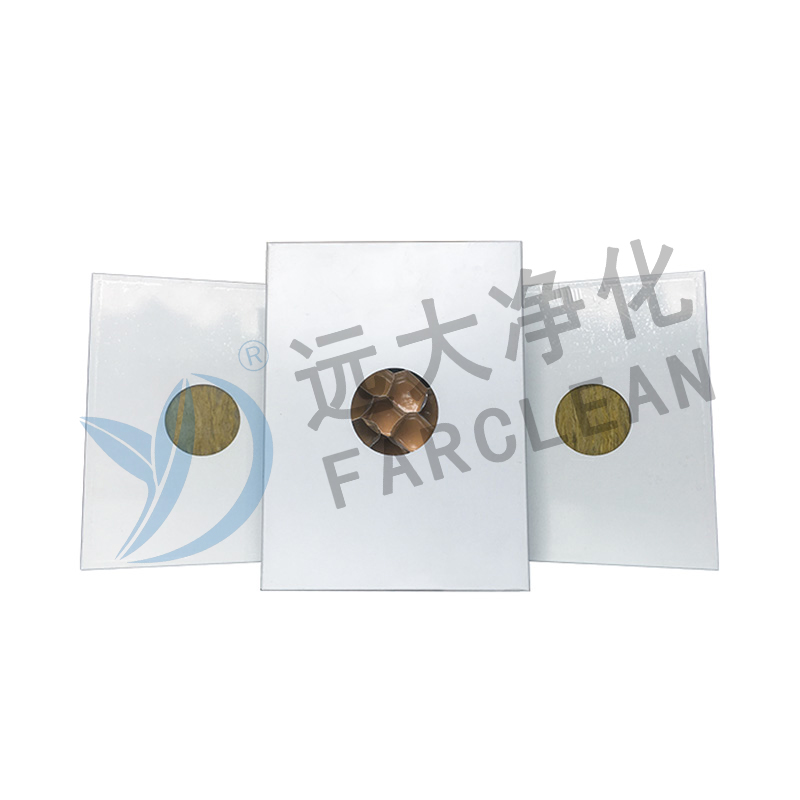

Materiais de núcleo isolante

O material do núcleo ocupa a zona central do painel e é responsável pelo isolamento térmico, desempenho acústico, resistência ao fogo e parte significativa da rigidez estrutural do painel. Os painéis sanduíche para salas limpas são produzidos com vários tipos de núcleo, cada um adequado para diferentes prioridades de desempenho. Os núcleos de lã mineral (lã de rocha) proporcionam excelente resistência ao fogo — atingindo classificações não combustíveis segundo a norma EN 13501-1 — e são especificados em instalações farmacêuticas e hospitais onde as regulamentações de segurança contra incêndio são mais rigorosas. Os núcleos de espuma de poliuretano (PUR) e poliisocianurato (PIR) oferecem valores de isolamento térmico superiores (coeficientes lambda mais baixos) para a mesma espessura do painel, tornando-os a escolha preferida onde a eficiência energética e a precisão do controle de temperatura são os principais fatores. Núcleos de alumínio ou papel em favo de mel fornecem relações resistência-peso excepcionais para painéis de teto onde a capacidade de suporte de carga estrutural é necessária sem adicionar peso excessivo à estrutura de suporte.

Umirtightness and Pressure Integrity: A Critical Differentiator

Um dos requisitos mais exigentes tecnicamente para uma envolvente de edifício de sala limpa é a estanqueidade. As salas limpas são mantidas com pressão de ar positiva em relação aos espaços adjacentes menos controlados, criando um diferencial de pressão que tenta continuamente forçar o ar – e quaisquer contaminantes que ele carregue – para fora através de qualquer lacuna, junta ou penetração no envelope. Se o sistema do painel permitir vazamento de ar, o diferencial de pressão será comprometido e a estratégia de controle de contaminação falhará, independentemente da potência do sistema HVAC e de filtragem.

Os painéis sanduíche para salas limpas atendem a esse requisito por meio de um sistema de juntas interligadas projetado com precisão. Os painéis se conectam entre si e aos membros da estrutura estrutural por meio de juntas macho e fêmea ou came-lock que são vedadas com esferas contínuas de selante aprovado - normalmente à base de silicone ou poliuretano - aplicado durante a instalação. A geometria da junta foi projetada para acomodar a expansão térmica e pequenos movimentos estruturais sem quebrar a vedação, mantendo a estanqueidade durante toda a vida útil da instalação. Juntas de cantos internos, junções do teto à parede e penetrações para serviços – conduítes elétricos, tubulações, dutos HVAC – exigem peças de acabamento e sistemas de vedação projetados especificamente para manter a integridade da pressão do envelope em cada ponto de transição.

Umir leakage testing after installation, using pressurization methods based on EN 13829 or equivalent standards, is standard practice in pharmaceutical and semiconductor clean room commissioning to verify that the as-built envelope meets the specified airtightness class before operational validation begins. Clean room sandwich panel systems from reputable manufacturers are designed and tested to achieve the lowest available leakage classifications under these standards.

Design de superfícies higiênicas e prevenção de derramamento de partículas

As características da superfície de um painel sanduíche para sala limpa são projetadas com uma especificidade que não tem paralelo em produtos de construção padrão. Cada decisão de projeto — desde a química do revestimento da face do painel até o perfil do acabamento da junta — é tomada com o objetivo de minimizar a geração de partículas, prevenir a colonização microbiana e facilitar a limpeza e desinfecção eficazes.

• Superfícies lisas e não porosas: A superfície voltada para a sala de um painel para sala limpa deve ter uma rugosidade superficial baixa o suficiente para evitar o aprisionamento de partículas e a formação de biofilme. Painéis de aço revestido normalmente atingem valores de rugosidade superficial de Ra 0,8 µm ou melhores, enquanto o aço inoxidável eletropolido pode atingir Ra 0,2 µm. Estas superfícies lisas permitem que soluções desinfetantes entrem em contato uniforme com toda a superfície durante os ciclos de limpeza, não deixando nenhum recesso microscópico onde os microrganismos possam se abrigar.
• Cantos Internos Covados: Os cantos internos em ângulo reto entre paredes e pisos, e entre paredes e tetos, são impossíveis de limpar completamente e acumulam partículas em zonas mortas protegidas do fluxo de ar. Os sistemas de painéis sanduíche para salas limpas incorporam seções de canto côncavas pré-formadas — normalmente com um raio de 50 a 100 mm — que eliminam cantos internos afiados em toda a instalação, permitindo que o equipamento de limpeza alcance todas as superfícies sem interrupção.
• Faces do painel niveladas e fixações embutidas: Fixadores salientes, cabeças de parafusos expostas e descontinuidades superficiais geram turbulência nos padrões de fluxo de ar laminar que as salas limpas usam para varrer as partículas das zonas críticas de trabalho. Os painéis para salas limpas são fixados usando sistemas de fixação ocultos ou embutidos que mantêm uma face plana e ininterrupta do painel, preservando os padrões previsíveis de fluxo de ar dos quais depende o controle de contaminação.
• Resistência Química de Revestimentos: O revestimento da superfície deve resistir à degradação – incluindo formação de bolhas, escamação e mudança de cor – quando exposto a toda a gama de agentes de limpeza e desinfetantes utilizados na instalação durante a sua vida operacional. Os revestimentos PVDF oferecem o mais amplo espectro de resistência química e a maior vida útil, tornando-os a especificação preferida para instalações com protocolos de limpeza agressivos.

Comparando tipos de núcleo de painel sanduíche para sala limpa

Selecionar o material de núcleo correto é uma das decisões mais importantes na especificação de painéis para salas limpas. A tabela a seguir fornece uma comparação estruturada das principais opções principais para apoiar a seleção informada com base nas prioridades específicas do projeto:

Flexibilidade modular e reconfigurabilidade

Uma das características mais valiosas em termos práticos e comercialmente significativas do sistema de painel sanduíche para salas limpas é a sua modularidade inerente. Ao contrário dos gabinetes tradicionais de salas limpas de construção úmida construídos com blocos rebocados ou concreto vazado - que são efetivamente permanentes depois de construídos - uma sala limpa com painel sanduíche pode ser desmontada, ampliada, reduzida ou realocada com uma fração do tempo, custo e interrupção necessária para modificar uma estrutura convencional.

Os painéis são fabricados em larguras padrão — normalmente 600 mm, 1.000 mm ou 1.200 mm — com comprimentos personalizados cortados para se adequarem à altura do chão ao teto da instalação. O sistema de juntas interligadas permite que os painéis sejam conectados e desconectados sem danificar os próprios painéis, o que significa que uma sala limpa construída com painéis sanduíche de qualidade retém um valor residual significativo como um ativo reconfigurável. Para os fabricantes farmacêuticos que precisam adaptar o layout de suas instalações às mudanças nos portfólios de produtos, ou para os fabricantes de eletrônicos que precisam expandir a capacidade de salas limpas em resposta a novas linhas de produtos, essa reconfigurabilidade se traduz diretamente em menores despesas de capital e tempo de produção mais rápido em comparação com abordagens de construção convencionais.

A velocidade de instalação é outra vantagem importante do sistema de painel modular. Um gabinete completo de sala limpa – paredes, teto, portas, janelas e penetrações de serviço – normalmente pode ser instalado por uma equipe de empreiteiros especializados em uma fração do tempo necessário para construir um espaço equivalente usando métodos de construção tradicionais. Os painéis chegam ao local pré-fabricados com dimensões exatas, exigindo apenas montagem e vedação, em vez do processo de construção sequencial multicomercial que a construção convencional exige. Esse cronograma de instalação reduzido reduz os prazos de comissionamento das instalações e permite que as operações de fabricação comecem a gerar receita mais cedo.

Indústrias que dependem de painéis sanduíche para salas limpas

A combinação única de propriedades oferecidas pelos painéis sanduíche para salas limpas torna-os o sistema de construção especificado em uma ampla gama de indústrias onde o controle de contaminação é um requisito regulatório ou um imperativo de qualidade do produto.

• Fabricação Farmacêutica: As instalações de produção de medicamentos regulamentadas por GMP exigem salas limpas classificadas de ISO 5 a ISO 8 (GMP Grau A a D) para diferentes estágios de fabricação. Painéis sanduíche para salas limpas com núcleos de lã mineral e revestimentos de aço inoxidável ou aço revestido com PVDF são a especificação padrão, atendendo aos requisitos de superfície higiênica das diretrizes GMP e aos requisitos de segurança contra incêndio dos regulamentos de instalações farmacêuticas.
• Fabricação de semicondutores e eletrônicos: As instalações de fabricação de wafers para a produção de semicondutores exigem as mais rigorosas classificações de salas limpas – ISO 1 a ISO 5 – onde até mesmo partículas submicrométricas podem destruir lotes inteiros de wafers no valor de milhões de dólares. Os sistemas de painel nessas instalações devem ser compatíveis com os sistemas de filtragem HEPA e ULPA de altíssima eficiência e com os padrões precisos de fluxo de ar laminar que protegem as superfícies do wafer durante o processamento.
• Fabricação de dispositivos médicos: A produção de dispositivos médicos implantáveis, equipamentos de diagnóstico estéreis e instrumentos cirúrgicos sob ISO 13485 e FDA 21 CFR Parte 820 exige ambientes de sala limpa onde a contaminação por partículas e microbiana seja rigorosamente controlada. As superfícies dos painéis devem suportar os protocolos validados de limpeza e esterilização aplicados durante a qualificação da instalação.
• Biotecnologia e Terapia Gênica: A produção de produtos biológicos, terapias celulares e terapias genéticas envolve trabalhar com sistemas biológicos vivos que são extremamente sensíveis à contaminação. Os gabinetes de painéis sanduíche para salas limpas para essas aplicações devem atingir e manter os mais altos níveis de controle ambiental, ao mesmo tempo que fornecem os recursos de contenção de biossegurança necessários ao trabalhar com agentes biológicos.
• Processamento de Alimentos e Bebidas: Zonas de produção de alimentos de alto cuidado e alto risco — como processamento de carne pronta para consumo, produção de fórmulas infantis e envase asséptico de bebidas — usam painéis sanduíche de sala limpa para criar zonas de higiene controlada que evitam a contaminação cruzada entre áreas de processamento e protegem os produtos de riscos microbiológicos ambientais.

Principais especificações a serem verificadas ao selecionar painéis sanduíche para salas limpas

Dado o papel crítico que os painéis sanduíche para salas limpas desempenham na estratégia de controle de contaminação de uma instalação, as decisões de especificação e aquisição devem ser tomadas com rigorosa diligência técnica. Os seguintes parâmetros devem ser verificados em relação aos requisitos do projeto antes de contratar um fornecedor de painéis:

• Certificação de revestimento de superfície: Confirme se o revestimento voltado para a sala foi testado de forma independente e certificado quanto à resistência aos agentes de limpeza e desinfetantes específicos que serão usados no procedimento de limpeza validado da instalação. Solicite relatórios de testes de resistência química, não apenas reclamações de fornecedores.
• Classificação de desempenho contra incêndio: Verifique se o sistema de painel - incluindo os revestimentos e o núcleo - possui a classificação de incêndio exigida pela norma de regulamentação de construção aplicável (EN 13501-1 na Europa, certificação UL na América do Norte) para o tipo de ocupação e jurisdição da instalação.
• Transmitância Térmica (Valor U): Confirme se a espessura do painel e a especificação do núcleo atingem o valor U exigido para as metas de desempenho térmico da instalação, especialmente para salas limpas que mantêm temperaturas significativamente acima ou abaixo da temperatura ambiente para apoiar os processos de fabricação.
• Extensão do painel e capacidade de carga: Para painéis de teto que se estendem entre suportes estruturais, verifique a deflexão e a capacidade de carga do painel sob o peso combinado do próprio painel, de qualquer equipamento montado no teto e da carga distribuída do plenum HVAC acima.
• Dados de hermeticidade do sistema conjunto: Solicite dados de teste - não apenas declarações de projeto - que demonstrem o desempenho de estanqueidade do sistema de junta do painel sob os diferenciais de pressão em que a instalação irá operar, para confirmar que o envelope alcançará a classificação de vazamento exigida após a instalação.

O painel sanduíche para sala limpa é único porque consolida funções estruturais, térmicas, higiênicas, de segurança e de controle de contaminação em um único elemento de construção pré-projetado que os sistemas de construção padrão são fundamentalmente incapazes de replicar. Para qualquer instalação onde a integridade de um ambiente controlado determina diretamente a segurança do produto, a conformidade regulatória e a viabilidade comercial, o painel sanduíche para sala limpa não é simplesmente uma opção preferida – é a solução projetada que torna possível o ambiente controlado.
